奥锐达推出单光子面阵技术方案,打造全固态激光雷达新配方
2021-06-17oradar
近日,深圳奥锐达科技有限公司(下称“奥锐达”)正式发布单光子面阵固态激光雷达技术方案(下称“方案”)。该方案创新性地融合VCSEL与SPAD技术架构,实现了分辨率和探测距离的显著突破,并在功耗、体积等工程化特性上有突出表现。


值得关注的是,奥锐达全固态激光雷达样件Ordarray的实测Demo视频也在奥锐达官网首次亮相(点击文末“阅读原文”进入官网)。视频中展示了Ordarray实时重建百米级范围内的实时路况点云图过程。

奥锐达全固态激光雷达样件Ordarray实测Demo视频



01

VCSEL+SPAD技术,实现远距离单光子探测


在全固态激光雷达领域,目前主流的技术路线为包括OPA光学相控阵技术、 Flash快闪技术等。其中,OPA光学相控阵技术技术难度高,成本居高不下;Flash快闪技术则因其发射面阵光源的物理特性,能量分散,探测距离则较为受限。

奥锐达的激光雷达采用创新性的VCSEL+SPAD技术方案。其中,多节可寻址VCSEL(Addressable VCSEL)通过可控的多光束扫描技术,对外发射VCSEL激光器的点阵多光束光源;同时,探测器可以开启与发射相对应的区域,接收目标反射光;最终通过电子扫描,完成整个视场范围内的激光雷达点云获取。

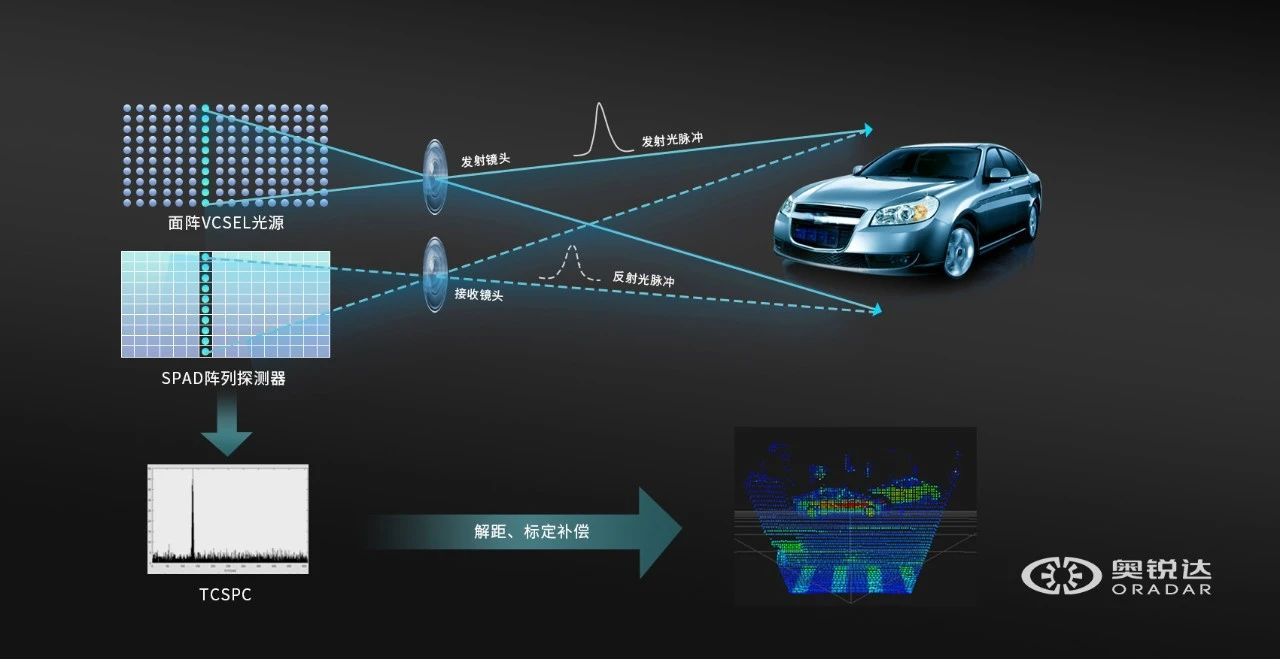

VCSEL+SPAD的可控多光束扫描技术图解


这种可控的多光束扫描光源被称为可寻址VCSEL(Addressable VCSEL)。相较于Flash方案,可寻址 VCSEL激光器的发射光峰值功率密度和信号信噪比均显著提高。这也意味着,在相同的功率下,奥锐达的激光雷达方案可以实现更远的探测距离。此外,这种扫描方式有助于芯片化和小型化,最大限度地减少了外围电路的复杂程度,实现全固态扫描。

在接收端,奥锐达的方案采用了SPAD(Single Photon Avalanche Diode, 即单光子雪崩二极管)阵列传感器,从而使得激光雷达具备单光子探测能力,探测灵敏度大幅提升。

实际探测过程中,奥锐达的激光雷达探测系统,可以在亚毫秒/毫秒级的时间段内,使用可寻址VCSEL光源打出去成百上千个光脉冲。从目标反射回来的激光脉冲信号被对应区域的SPAD像素接收,以一定的概率触发像素发生雪崩事件,完成光子计数。最终,系统通过排序累积形成能够完成接收脉冲信号波形重构的直方图,从而实现对目标的测距。

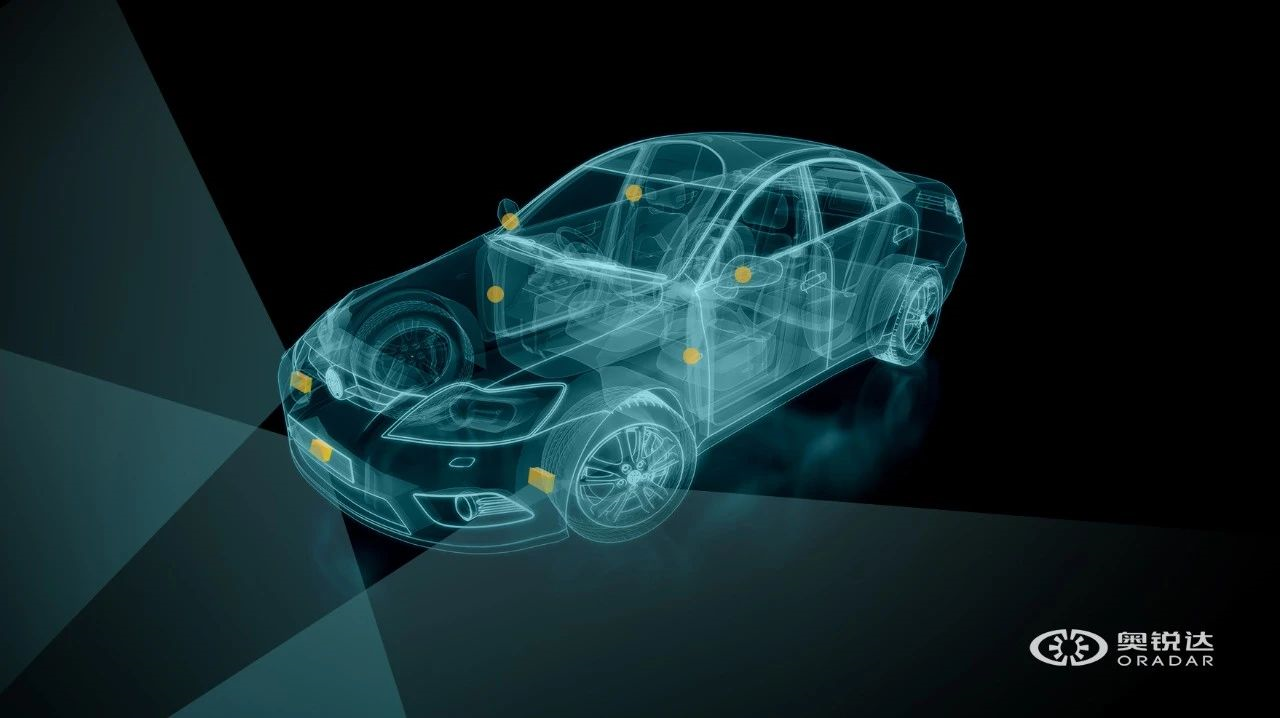

智能汽车传感器示意图




02

TCSPC动态调整,合理分配系统能力


从技术角度出发,发射+接受脉冲光信号的次数越多,系统对波形的重建也越准确,测距能力也越强。但是,累积次数过多也会导致系统帧频的下降。

为此,奥锐达的激光雷达方案可以通过调整TCSPC(Time-Correlated Single Photon Counting,时间相关单光子计数器)次数动态,来设置不同探测区域的测距性能。

在实际行车过程中,智能汽车对不同视角、不同环境下的测距需求是不同的。在需要更多深度信息的区域,Ordarray可以打上更多脉冲光信号;在边缘区域,Ordarray可合理降低信号的发射与接收频次,使得系统能力通过动态调整得到合理分配。

目前,奥锐达已经完成全套技术链路的验证。基于业界先进的标准CMOS半导体工艺制作的可量产的VCSEL激光器,SPAD阵列型传感器和芯片,奥锐达的单光子面阵激光雷达技术已经攻克了在较小体积和功耗条件下高帧率的激光发射、接收、信号处理的各项技术难关。

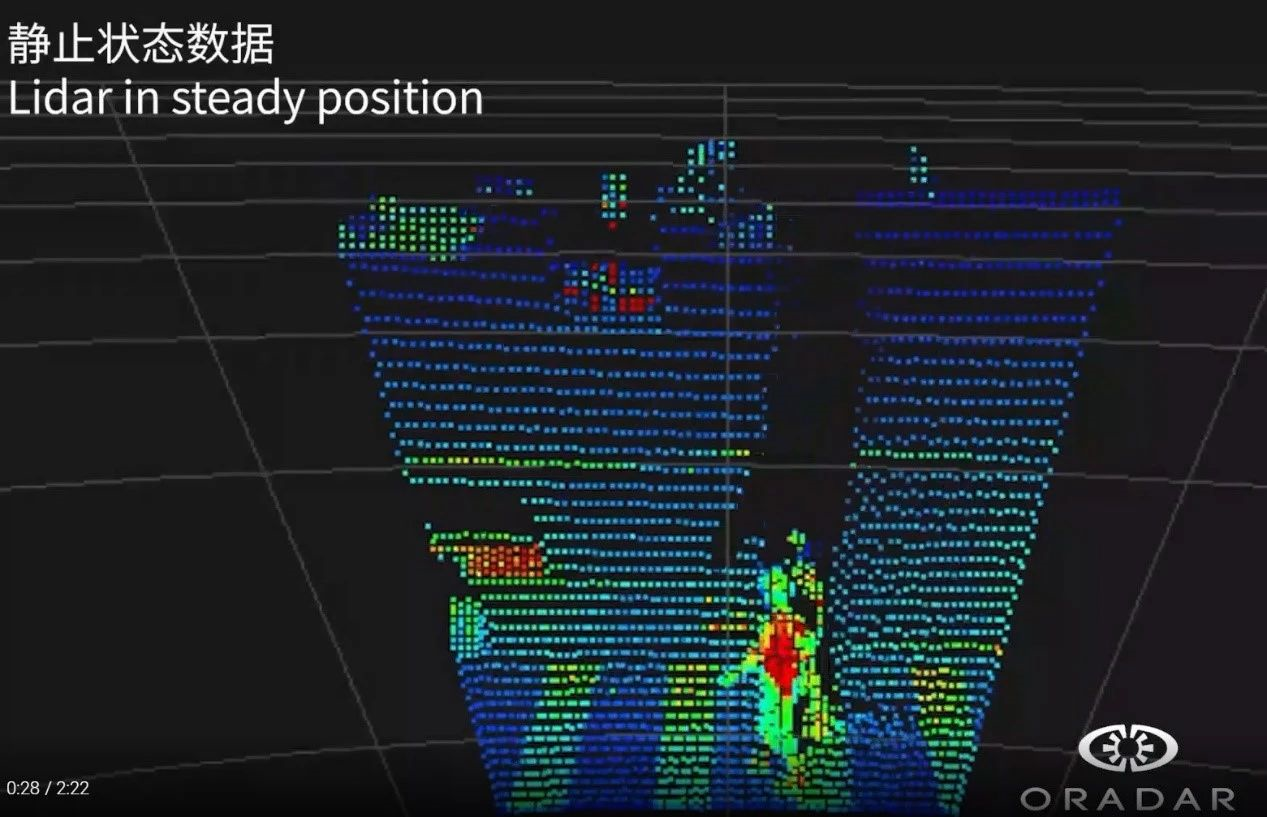

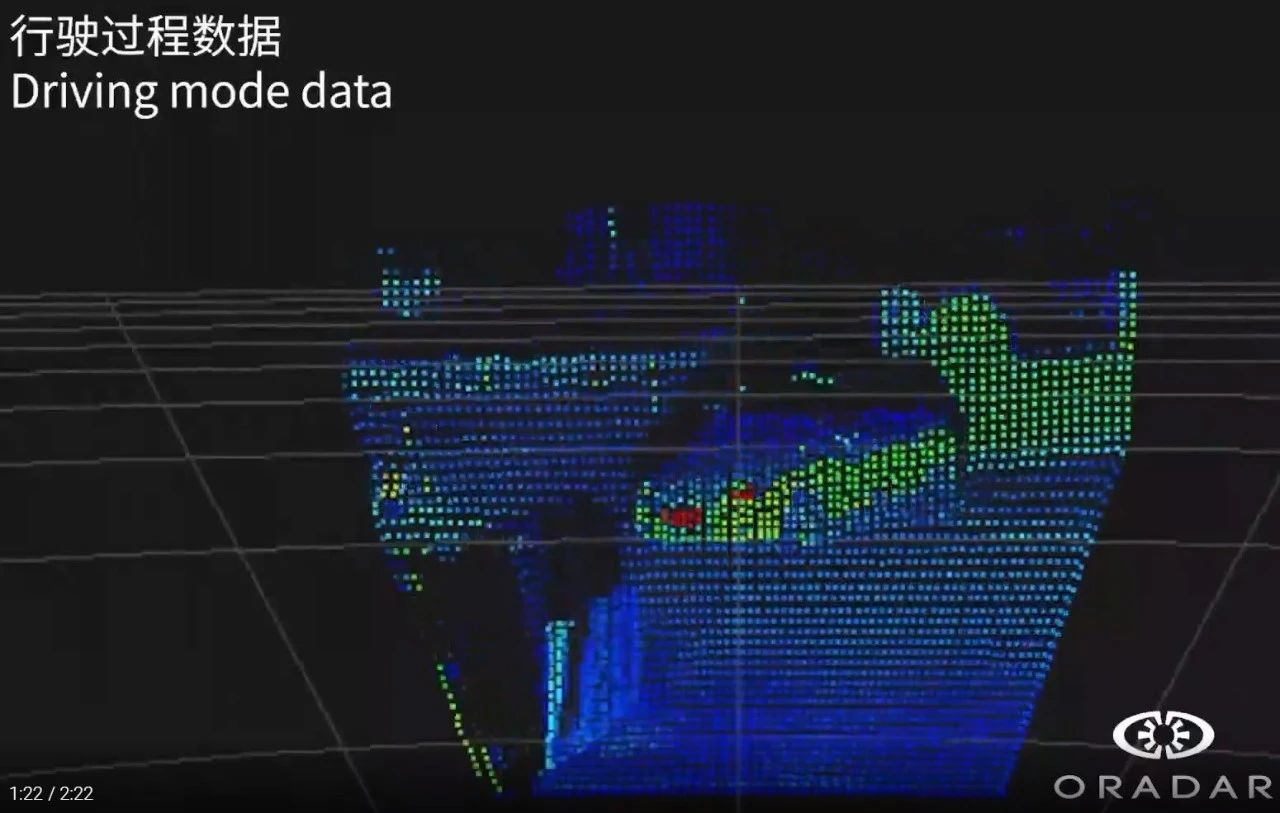

Ordarray在静止与行驶状态下生成的点云图


值得一提的是,基于单光子面阵雷达的特殊成像模式,Ordarray可同其他激光雷达、高清摄像头等高精度传感器协同工作,大幅降低旋转和混合固态式激光雷达与其它异构传感器数据标定融合的困难,使得智能汽车处理中枢完成多类传感器的数据前融合。在多传感器的加持下, Ordarray可以全面提升智能汽车对行人、障碍物和小型物体的检测能力,从而提升自动驾驶的安全冗余及容错率。




03

全固态模块化设计,更小巧、更灵活、更易装车


目前,奥锐达已经成功实现大规模固态面阵激光雷达的集成设计。Ordarray采用全固态结构设计,机身内部没有任何机械旋转运动部件。这直接降低了车载激光雷达产品的体积、故障率,全线提升产品可靠性。

Ordarray还采用模块化创新设计,重构了发射模块、接收模块、信息处理模块等内部空间,以适配不同车型对于激光雷达的探测要求。奥锐达设计了多款接口完全兼容的收发镜头。按照不同的性能需求,只需要更换光学镜头,即可精准获取不同视场角及探测范围内的点云数据,从而大幅降低厂商的适配成本。

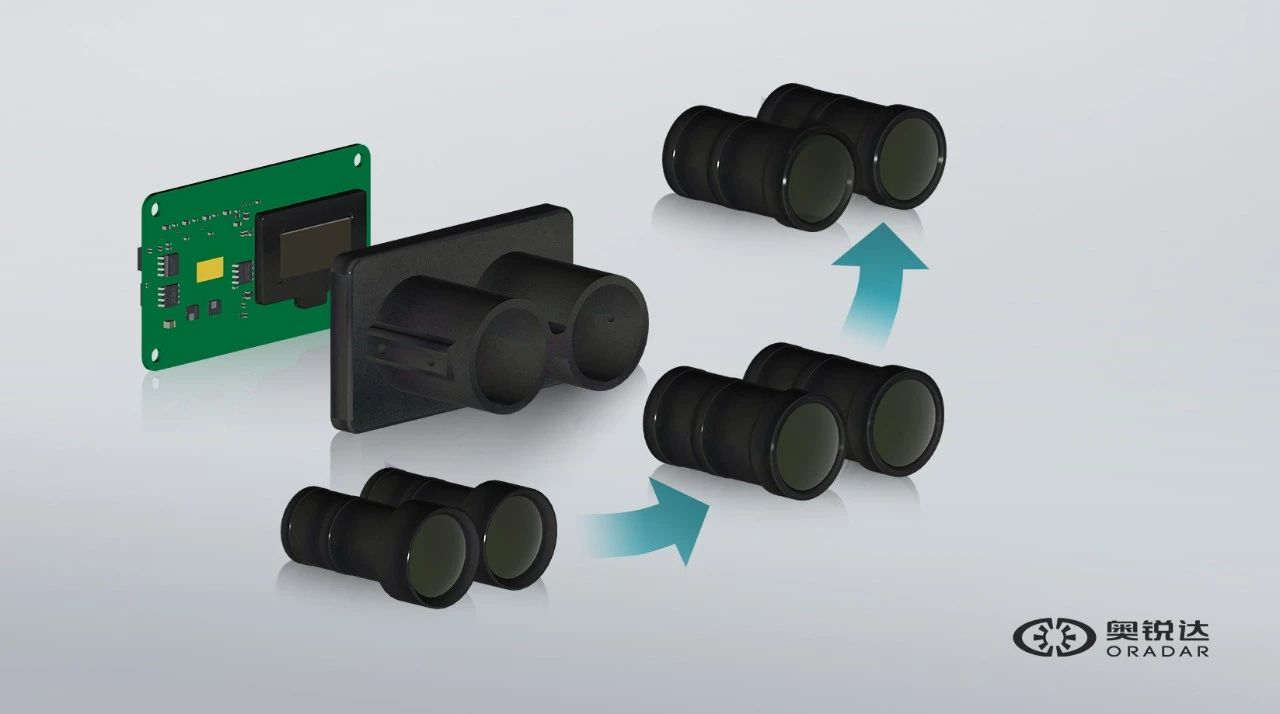

奥锐达Ordarray的摄像头可以拆解更换,以适配不同需求


为了解决固态激光雷达的量产难题,奥锐达结合多年3D视觉类产品大规模量产经验,自主研发机器视觉自动化装调方案,减少繁琐的人工校准等程序,从而轻松实现激光雷达装调,大幅提升激光雷达的可量产性。

针对固态激光雷达,奥锐达将在今年对技术和产品进行两轮迭代;在推进产品研发的同时,奥锐达车规级工厂和产线也提上议程,预计到2022年,符合IATF 16949标准的车规级产线将逐步投产。

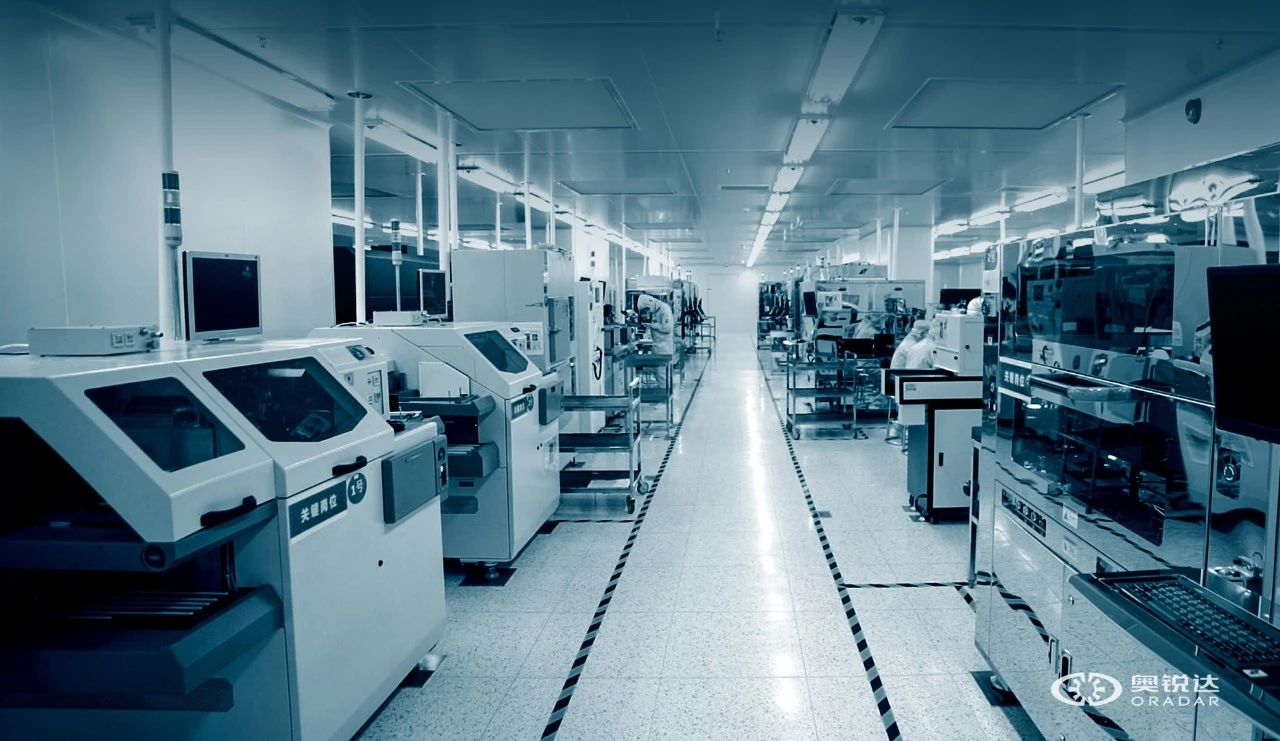

奥锐达通过自动化装调方案,提升产品可量产性


深圳奥锐达科技有限公司是奥比中光科技集团股份有限公司的控股子公司。作为国内领先的车载3D视觉传感器方案提供商,奥锐达自2019年4月成立起一直致力于创新的激光雷达和车载3D摄像头底层核心元器件和新型架构的设计,公司产品包括面向移动机器人行业和汽车行业的激光雷达和车规级3D TOF摄像头。
